QFZ typ ackumulator säkerhetsblock grupp

Ningbo Chaori Hydraulic Co.,Ltd. är beläget i National AAAAA natursköna semesterorten Xikou stad, Fenghua, Ningbo. Företaget täcker en yta på 18 000 kvadratmeter och har utrustats med perfekta tillverkningsmaskiner och detekteringsinstrument. Den klarade lSO9001-2000-certifieringen 2000 och hade de viktiga certifikaten och licenserna, inklusive specialutrustningsdesign- och tillverkningslicensen utfärdad av General Administration of Quality Supervision, Inspection and Quarantine, i Kina, ASME tillverkningscertifikat för tryckkärl och EU CE-certifikat. Företaget deltog i upprättandet av ackumulatortyp nationell standard.

kontakta oss

Produktinformation

1. Översikt

Säkerhetsgruppen för ackumulator av QFZ-typ är sammansatt av en högtrycks-kulkärna-klotventil, en direktverkande avlastningsventil och en liten kulventil, som har funktionerna för öppning och stängning, säkerhet, avlastningsventiler etc.

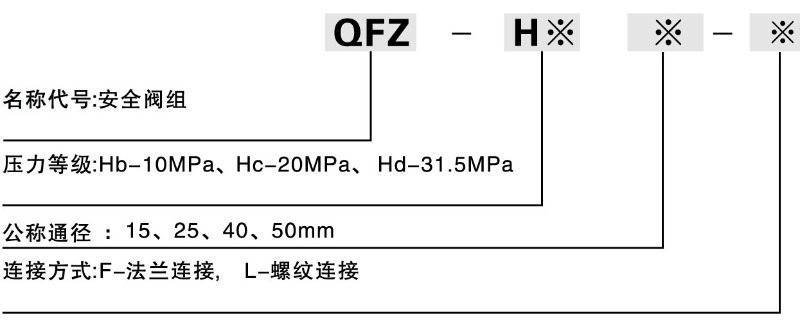

2. Modellllbeskrivning

3.struktur schematiskt diagram

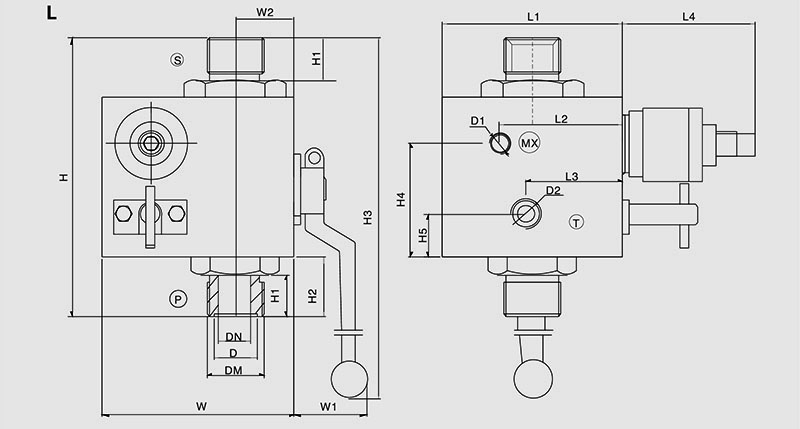

4. den totala storleken

①Tekniska specifikationer (gängad)

modelll	DN	PN	Grundstorlek/mått (mm)																	Vikt (kg)
Model	(mm)	(Mpa)	L1	L2	L3	L4	H	H 1	H2	H3	H4	H5	W	W1	W2	D	D1	D2	DM(S)	Vikt
〇FZ-h^15L	15	10	85	58	46	68	131	20	28	201	53	20	90	33	28	20			M27X2	5
QFZ-H^25L	25	20	90	58	46	68	167	23	31	262	76	23	110	44	37	35	M10X1	M18X1,5	M42X2	9
QFZ-H^40L	40		100	65	46	68	200	30	40	318	90	35	140	45	48	52			M60X2	19
〇FZ-h^50L	50	31.5	120	70	46	68	240	30	40	377	115	56	160	50	60	63			M72X2	27

②Tekniska specifikationer (flänstyp)

model	DN	PN	Grundstorlek/mått (mm)																	Vikt (kg)
Model	(mm)	(Mpa)	L1	L2	L3	L4	H	H 1	H2	H3	H4	H5	W	W1	W2	D	D1	D2	AxA(S)	Vikt
〇FZ-_15F	15	10	85	58	46	68	115	11	20	193	53	20	90	33	28	22.5			56	5
QFZ-H^25F	25	20	90	58	46	68	155	14	25	256	76	23	110	44	37	35	M10X1	M18X1,5	74	9
QFZ-H^40F	40		100	65	46	68	180	18	30	30	90	35	140	45	48	52			96	19
〇FZ-h^50F	50	31.5	120	70	46	68	230	20	35	372	115	56	160	50	60	65			110	27

5.beställningsinstruktioner

①Det fullständiga namnet på modellkoden måste anges vid beställning, såsom: arbetstrycket är 31,5Mpa, diametern är 40mm, anslutningsmetoden är säkerhetsventilgrupp av flänstyp: QFZ-Hd40F

②Om det finns särskilda krav för säkerhetsventilgruppen, vänligen rådfråga vårt företag.

③Företaget förbehåller sig rätten att ändra designen utan föregående meddelande.
