AQF ackumulator säkerhetskulventil

Ningbo Chaori Hydraulic Co.,Ltd. är beläget i National AAAAA natursköna semesterorten Xikou stad, Fenghua, Ningbo. Företaget täcker en yta på 18 000 kvadratmeter och har utrustats med perfekta tillverkningsmaskiner och detekteringsinstrument. Den klarade lSO9001-2000-certifieringen 2000 och hade de viktiga certifikaten och licenserna, inklusive specialutrustningsdesign- och tillverkningslicensen utfärdad av General Administration of Quality Supervision, Inspection and Quarantine, i Kina, ASME tillverkningscertifikat för tryckkärl och EU CE-certifikat. Företaget deltog i upprättandet av ackumulatortyp nationell standard.

kontakta oss

Produktinformation

1. Översikt

AQF-ackumulatorns säkerhetskulventil består av en stoppventil, en säkerhetsventil och en avlastningsventil. Den är installerad mellan ackumulatorn och hydraulsystemet för att styra på-av, överflöd och avlastning av ackumulatoroljan. skick.

2. Modelllbeskrivning

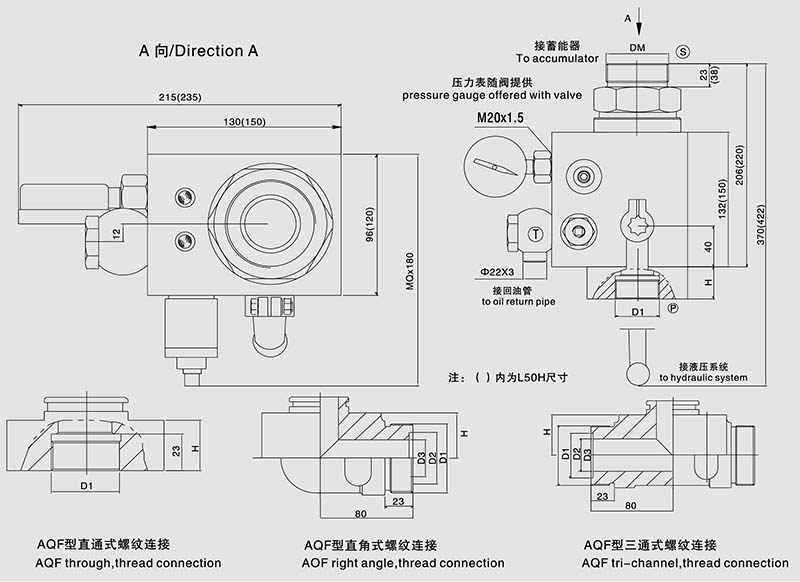

3. Mått

4.adaptern

Säkerhetskulventiladapter (patchkärna) (QF-L25~L40) / Säkerhetsventiladapter

Användningen av kärnfyllning kan utöka användningsområdet för säkerhetskulventiler: till exempel kan en 100L ackumulator utrustas med en säkerhetskulventil med liten diameter genom justering av kärnfyllningen, vilket löser problemet med att ansluta en liten diameter till en stor ackumulator; det omvända gäller också. Samtidigt löses problemet med utbytbarhet mellan importerade ackumulatorer och inhemska ackumulatorer.

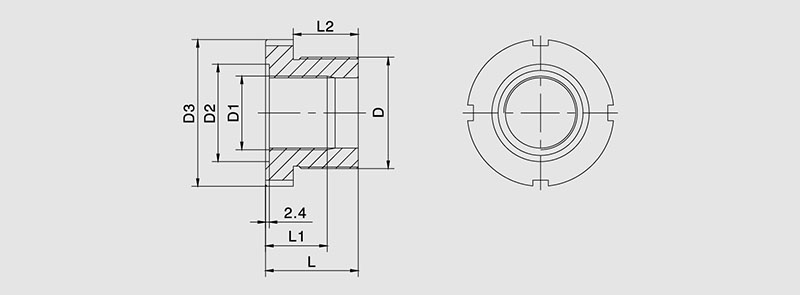

Säkerhetskulventiladapter (påfyllningskärna) (QF-L25~L40)

Patch core modelll	D	D1	D2	D3	L	L1	L2	Vikt (kg)
QF-L25	M60x2	M42x2	68	80	50	28	35	1.52
QF-L40	M72x2	M60x2	80	95	60	38	42	2.15

5. Tekniska specifikationer

model	Nominellt tryck	Runt tryckregleringsstationen)	Nominell diameter	Nominellt flöde	grundstorlek)					Tillämplig ackumulatormodell	vikt (kg)
Model					H	D3	D2	D1	DM	För ackumulator
AQF-L25H ※-A					31.5	24		M33x2	M27x2 M42x2	NXQ-1,6- 10 ※-L-A
A〇F-Ls25H ※-A	10	Hl=3,5-14	25	100	30	22	35	M42x2			17
A〇F-Lw25H ※-A
AQF-L32H ※-A					31.5	30		M42x2	M42x2 M60x2
A〇F-Ls32H ※-A	20	H2=7-21	32	160	36	26	40	M52x2			17.5
A〇F-Lw32H ※-A										NXQ-10〜 100 ※-L-A
AQF-L40H ※-A					31.5	36		M48x2	M60x2 M72x2
A〇F-Ls40H ※-A	31.5	H3 = 14-31,5	40	250	40	32	45	M60x2			18.5
AQF-Lw40H ※-A
AQF-L50H ※-A			50	500	36	48		M72x2	M72x2		20

6.beställningsinstruktioner

①Det fullständiga namnet på modellkoden måste anges vid beställning, såsom: arbetstryck är 31,5Mpa, diameter är 20mm, anslutning är trevägs, ackumulatorgänga är M42x2, säkerhetskulventil: AQF-LW20H3-A/M42x2

②Om det finns särskilda krav för säkerhetsventilgruppen, vänligen rådfråga vårt företag.

③Företaget förbehåller sig rätten att ändra designen utan föregående meddelande.
